中级控件

介绍App开发常见的几类中级控件的用法，主要包括：如何定制几种简单的图形、如何使用几种选择按钮、如何高效地输入文本、如何利用对话框获取交互信息等......

图形定制

Android图形的基本概念和几种常见图形的使用办法，包括：形状图形的组成结构及其具体用法、九宫格图片（点九图片）的制作过程及其适用场景、状态列表图形的产生背景及其具体用法。

图形Drawable

Android把所有能够显示的图形都抽象为Drawable类（可绘制的）。这里的图形不止是图片，还包括色块、画板、背景等。

包含图片在内的图形文件放在res目录的各个drawable目录下，其中drawable目录一般保存描述性的 XML文件，而图片文件一般放在具体分辨率的drawable目录下。例如：

drawable-ldpi里面存放低分辨率的图片（如240×320），现在基本没有这样的智能手机了。
drawable-mdpi里面存放中等分辨率的图片（如320×480），这样的智能手机已经很少了。
drawable-hdpi里面存放高分辨率的图片（如480×800），一般对应4英寸～4.5英寸的手机（但不绝对，同尺寸的手机有可能分辨率不同，手机分辨率就高不就低，因为分辨率低了屏幕会有模糊的感觉）。
drawable-xhdpi里面存放加高分辨率的图片（如720×1280），一般对应5英寸～5.5英寸的手机。
drawable-xxhdpi里面存放超高分辨率的图片（如1080×1920），一般对应6英寸～6.5英寸的手机。
drawable-xxxhdpi里面存放超超高分辨率的图片（如1440×2560），一般对应7英寸以上的平板电脑。

基本上，分辨率每加大一级，宽度和高度就要增加二分之一或三分之一像素。如果各目录存在同名图片，Android就会根据手机的分辨率分别适配对应文件夹里的图片。在开发App时，为了兼容不同的手机屏幕，在各目录存放不同分辨率的图片，才能达到最合适的显示效果。例如，在drawable-hdpi放了一张背景图片bg.png（分辨率为480×800），其他目录没放，使用分辨率为480×800的手机查看该App界面没有问题，但是使用分辨率为720×1280的手机查看该App会发现背景图片有点模糊，原因是Android 为了让bg.png适配高分辨率的屏幕，强行把bg.png拉伸到了720×1280，拉伸的后果是图片变模糊了。

在XML布局文件中引用图形文件可使用“@drawable/不含扩展名的文件名称”这种形式，如各视图的 background属性、ImageView和ImageButton的src属性、TextView和Button四个方向的drawable*** 系列属性都可以引用图形文件。

形状图形

Shape图形又称形状图形，它用来描述常见的几何形状，包括矩形、圆角矩形、圆形、椭圆等。用好形状图形可以让App页面不再呆板，还可以节省美工不少工作量。

形状图形的定义文件放在drawable目录下，它是以shape标签为根节点的XML描述文件。根节点下定义了6个节点，分别是：size（尺寸）、stroke（描边）、corners（圆角）、solid（填充）、padding （间隔）、gradient（渐变），各节点的属性值主要是长宽、半径、角度以及颜色等。下面是形状图形各个节点及其属性的简要说明。

1．shape（形状）

shape是形状图形文件的根节点，它描述了当前是哪种几何图形。下面是shape节点的常用属性说明。

shape：字符串类型，表示图形的形状。形状类型的取值说明见表5-1。

表5-1　形状类型的取值说明

形状类型	说明
rectangle	矩形。默认值
oval	椭圆。此时corners节点会失效
line	直线。此时必须设置stroke节点，不然会报错
ring	圆环

2．size（尺寸）

size是shape的下级节点，它描述了形状图形的宽高尺寸。若无size节点，则表示宽高与宿主视图一样大小。下面是size节点的常用属性说明。

height：像素类型，图形高度。
width：像素类型，图形宽度。

3．stroke（描边）

stroke是shape的下级节点，它描述了形状图形的描边规格。若无stroke节点，则表示不存在描边。下面是stroke节点的常用属性说明。

color：颜色类型，描边的颜色。
dashGap：像素类型，每段虚线之间的间隔。
dashWidth：像素类型，每段虚线的宽度。若dashGap和dashWidth有一个值为0，则描边为实线。
width：像素类型，描边的厚度。

4．corners（圆角）

corners是shape的下级节点，它描述了形状图形的圆角大小。若无corners节点，则表示没有圆角。下面是corners节点的常用属性说明。

bottomLeftRadius：像素类型，左下圆角的半径。
bottomRightRadius：像素类型，右下圆角的半径。
topLeftRadius：像素类型，左上圆角的半径。
topRightRadius：像素类型，右上圆角的半径。
radius：像素类型，4个圆角的半径（若有上面4个圆角半径的定义，则不需要radius定义）。

5．solid（填充）

solid是shape的下级节点，它描述了形状图形的填充色彩。若无solid节点，则表示无填充颜色。下面是 solid节点的常用属性说明。

color：颜色类型，内部填充的颜色。

6．padding（间隔）

padding是shape的下级节点，它描述了形状图形与周围边界的间隔。若无padding节点，则表示四周不设间隔。下面是padding节点的常用属性说明。

top：像素类型，与上方的间隔。
bottom：像素类型，与下方的间隔。
left：像素类型，与左边的间隔。
right：像素类型，与右边的间隔。

7．gradient（渐变）

gradient是shape的下级节点，它描述了形状图形的颜色渐变。若无gradient节点，则表示没有渐变效果。下面是gradient节点的常用属性说明。

angle：整型，渐变的起始角度。为0时表示时钟的9点位置，值增大表示往逆时针方向旋转。例如，值为90表示6点位置，值为180表示3点位置，值为270表示0点/12点位置。
type：字符串类型，渐变类型。渐变类型的取值说明见表5-2。

表5-2　渐变类型的取值说明

渐变类型	说明
linear	线性渐变，默认值
radial	放射渐变，起始颜色就是圆心颜色
sweep	滚动渐变，即一个线段以某个端点为圆心做360度旋转

centerX：浮点型，圆心的X坐标。当android:type="linear"时不可用。
centerY：浮点型，圆心的Y坐标。当android:type="linear"时不可用。 gradientRadius：整型，渐变的半径。当android:type="radial"时需要设置该属性。
centerColor：颜色类型，渐变的中间颜色。
startColor：颜色类型，渐变的起始颜色。
endColor：颜色类型，渐变的终止颜色。
useLevel：布尔类型，设置为true为无渐变色、false为有渐变色。

在实际开发中，形状图形主要使用3个节点：stroke（描边）、corners（圆角）和solid（填充）。至于 shape根节点的属性一般不用设置（默认矩形即可）。

接下来演示一下形状图形的界面效果，首先右击drawable目录，并依次选择右键菜单的 New→Drawable resource file，在弹窗中输入文件名称再单击OK按钮，即可自动生成一个XML描述文件。往该文件填入下面的圆角矩形内容定义：

xml

<shape xmlns:android="http://schemas.android.com/apk/res/android" >

     <!-- 指定了形状内部的填充颜色 -->
     <solid android:color="#ffdd66" />

     <!-- 指定了形状轮廓的粗细与颜色 -->
     <stroke
          android:width="1dp"
          android:color="#aaaaaa" />

     <!-- 指定了形状四个圆角的半径 -->
     <corners android:radius="10dp" />

</shape>

接着创建一个测试页面，并在页面的XML文件中添加名为v_content的View标签，再给Java代码补充以下的视图背景设置代码：

java

// 从布局文件中获取名为v_content的视图
View v_content = findViewById(R.id.v_content);
// v_content的背景设置为圆角矩形
v_content.setBackgroundResource(R.drawable.shape_rect_gold);

然后运行测试App，观察到对应的形状图形如图5-1所示。该形状为一个圆角矩形，内部填充色为土黄色，边缘线为灰色。

再来一个椭圆的XML描述文件示例如下：

xml

<shape xmlns:android="http://schemas.android.com/apk/res/android"
       android:shape="oval" >
     <!-- 指定了形状内部的填充颜色 -->
     <solid android:color="#ff66aa" />
     <!-- 指定了形状轮廓的粗细与颜色 -->
     <stroke
          android:width="1dp"
          android:color="#aaaaaa" />
</shape>

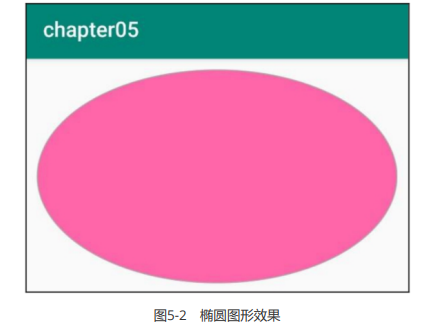

把前述的视图对象v_content背景改为R.drawable.shape_oval_rose，运行App观察到对应的形状图形如图5-2所示。该形状为一个椭圆，内部填充色为玫红色，边缘线为灰色。

九宫格图片

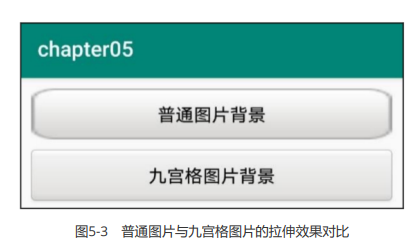

将某张图片设置成视图背景时，如果图片尺寸太小，则系统会自动拉伸图片使之填满背景。可是一旦图片拉得过大，其画面容易变得模糊，如图5-3所示，上面按钮的背景图片被拉得很宽，此时左右两边的边缘线既变宽又变模糊了。

为了解决这个问题，Android专门设计了点九图片。点九图片的扩展名是png，文件名后面常带有“.9”字样。因为该图片划分了3×3的九宫格区域，所以得名点九图片，也叫九宫格图片。如果背景是一个形状图形，其stroke节点的width属性已经设置了固定数值（如1dp），那么无论该图形被拉到多大，描边宽度始终是1dp。点九图片的实现原理与之类似，即拉伸图形时，只拉伸内部区域，不拉伸边缘线条。

为了演示九宫格图片的展示效果，要利用Android Studio制作一张点九图片。首先在drawable目录下找到待加工的原始图片button_pressed_orig.png，右击它弹出右键菜单如图5-4所示。

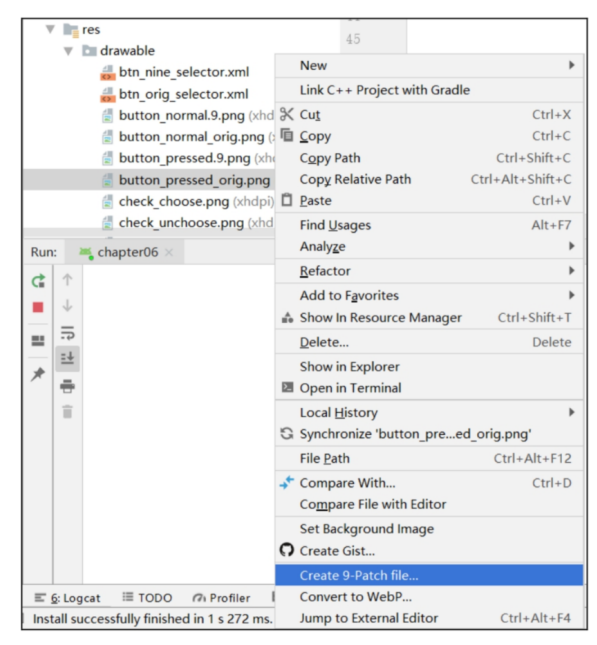

选择右键菜单下面的“Create 9-Patch files…”，并在随后弹出的对话框中单击OK按钮。接着drawable目录自动生成一个名为“button_pressed_orig.9.png”的图片，双击该文件，主界面右侧弹出如图5-5所示的点九图片的加工窗口。

图5-4　点九图片的制作菜单路径

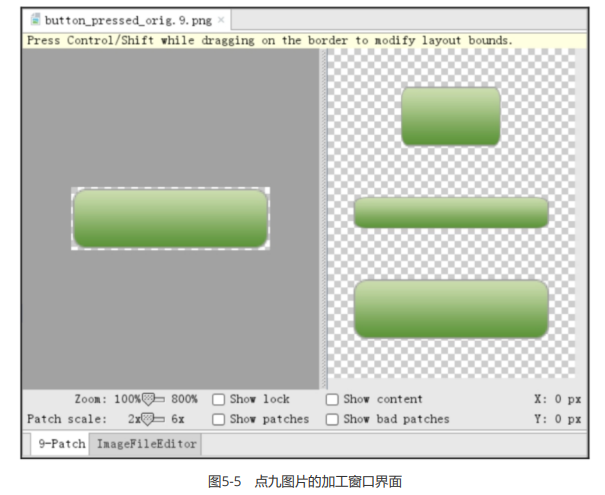

注意图5-5的左侧窗口是图片加工区域，右侧窗口是图片预览区域，从上到下依次是纵向拉伸预览、横向拉伸预览、两方向同时拉伸预览。在左侧窗口图片四周的马赛克处单击会出现一个黑点，把黑点左右或上下拖动会拖出一段黑线，不同方向上的黑线表示不同的效果。

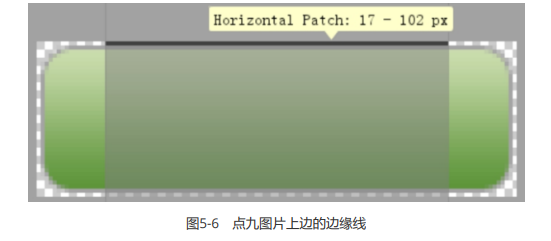

如图5-6所示，界面上边的黑线指的是水平方向的拉伸区域。水平方向拉伸图片时，只有黑线区域内的图像会拉伸，黑线以外的图像保持原状，从而保证左右两侧的边框厚度不变。

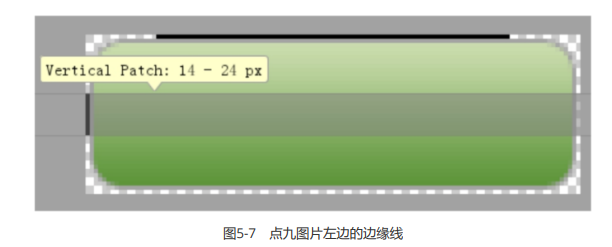

如图5-7所示，界面左边的黑线指的是垂直方向的拉伸区域。垂直方向拉伸图片时，只有黑线区域内的图像会拉伸，黑线以外的图像保持原状，从而保证上下两侧的边框厚度不变。

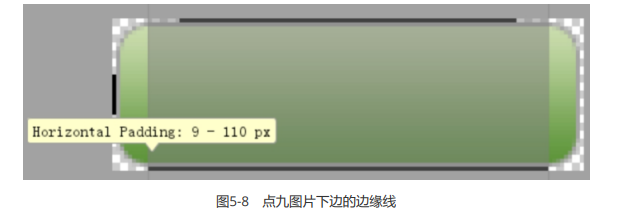

如图5-8所示，界面下边的黑线指的是该图片作为控件背景时，控件内部的文字左右边界只能放在黑线区域内。这里Horizontal Padding的效果就相当于android:paddingLeft与android:paddingRight。

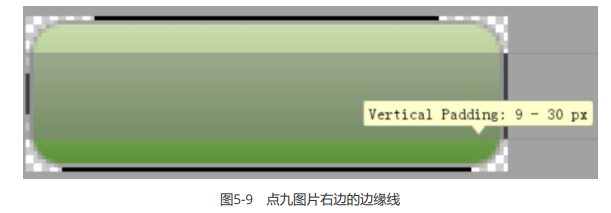

如图5-9所示，界面右边的黑线指的是该图片作为控件背景时，控件内部的文字上下边界只能放在黑线区域内。这里Vertical Padding的效果就相当于android:paddingTop与android:paddingBottom。

尤其注意，如果点九图片被设置为视图背景，且该图片指定了Horizontal Padding和Vertical Padding，那么视图内部将一直与视图边缘保持固定间距，无论怎么调整XML文件和Java代码都无法缩小间隔，缘由是点九图片早已在水平和垂直方向都设置了padding。

状态列表图形

常见的图形文件一般为静态图形，但有时会用到动态图形，比如按钮控件的背景在正常情况下是凸起的，在按下时是凹陷的，从按下到弹起的过程，用户便晓得点击了该按钮。根据不同的触摸情况变更图形状态，这种情况用到了Drawable的一个子类StateListDrawable（状态列表图形），它在XML文件中规定了不同状态时候所呈现的图形列表。

接下来演示一下状态列表图形的界面效果，右击drawable目录，并依次选择右键菜单的 New→Drawable resource file，在弹窗中输入文件名称再单击OK按钮，即可自动生成一个XML描述文件。往该文件填入下面的状态列表图形定义：

xml

<selector xmlns:android="http://schemas.android.com/apk/res/android">
     <item android:state_pressed="true"
     	android:drawable="@drawable/button_pressed" />
     <item android:drawable="@drawable/button_normal" />
</selector>

上述XML文件的关键点是state_pressed属性，该属性表示按下状态，值为true表示按下时显示 button_pressed图像，其余情况显示button_normal图像。

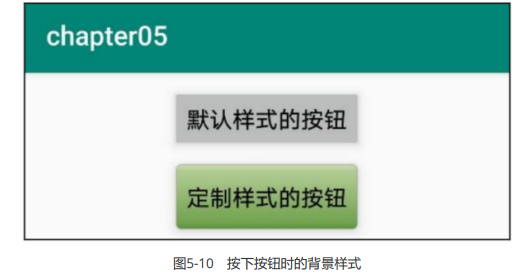

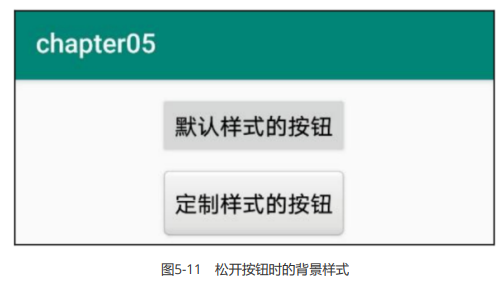

为方便理解，接下来做个实验，首先将按钮控件的background属性设置为 @drawable/btn_nine_selector，然后在屏幕上点击该按钮，观察发现按下时候的界面如图5-10所示，而松开时候的界面如图5-11所示，可见按下与松开果然显示不同的图片。

状态列表图形不仅用于按钮控件，还可用于其他拥有多种状态的控件，这取决于开发者在XML文件中指定了哪种状态类型。各种状态类型的取值说明详见表5-3。

5-3　状态类型的取值说明

状态类型的属性名称	说明	适用的控件
state_pressed	是否按下	按钮Button
state_checked	是否勾选	复选框CheckBox、单选按钮RadioButton
state_focused	是否获取焦点	文本编辑框EditText
state_selected	是否选中	各控件通用

选择按钮

介绍几个常用的特殊控制按钮，包括：如何使用复选框CheckBox及其勾选监听器、如何使用开关按钮Switch、如何借助状态列表图形实现仿iOS的开关按钮、如何使用单选按钮RadioButton和单选组 RadioGroup及其选中监听器。

复选框CheckBox

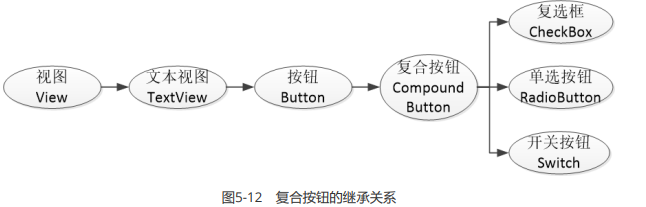

在学习复选框之前，先了解一下CompoundButton。在Android体系中，CompoundButton类是抽象的复合按钮，因为是抽象类，所以它不能直接使用。实际开发中用的是CompoundButton的几个派生类，主要有复选框CheckBox、单选按钮RadioButton以及开关按钮Switch，这些派生类均可使用 CompoundButton的属性和方法。加之CompoundButton本身继承了Button类，故以上几种按钮同时具备Button的属性和方法，它们之间的继承关系如图5-12所示。

CompoundButton在XML文件中主要使用下面两个属性。

checked：指定按钮的勾选状态，true表示勾选，false则表示未勾选。默认为未勾选。
button：指定左侧勾选图标的图形资源，如果不指定就使用系统的默认图标。

CompoundButton在Java代码中主要使用下列4种方法。

setChecked：设置按钮的勾选状态。
setButtonDrawable：设置左侧勾选图标的图形资源。
setOnCheckedChangeListener：设置勾选状态变化的监听器。
isChecked：判断按钮是否勾选。

复选框CheckBox是CompoundButton一个最简单的实现控件，点击复选框将它勾选，再次点击取消勾选。复选框对象调用setOnCheckedChangeListener方法设置勾选监听器，这样在勾选和取消勾选时就会触发监听器的勾选事件。

接下来演示复选框的操作过程，首先编写活动页面的XML文件如下所示：

xml

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
     android:layout_width="match_parent"
     android:layout_height="match_parent"
     android:orientation="vertical"
     android:padding="5dp" >

     <CheckBox
          android:id="@+id/ck_system"
          android:layout_width="match_parent"
          android:layout_height="wrap_content"
          android:padding="5dp"
          android:checked="false"
          android:text="这是系统的CheckBox"
          android:textColor="@color/black"
		android:textSize="17sp" />

</LinearLayout>

接着编写对应的Java代码，主要是如何处理勾选监听器，具体代码如下所示：

java

// 该页面实现了接口OnCheckedChangeListener，意味着要重写勾选监听器的onCheckedChanged方法
public class CheckBoxActivity extends AppCompatActivity
     implements CompoundButton.OnCheckedChangeListener {

     @Override
     protected void onCreate(Bundle savedInstanceState) {
          super.onCreate(savedInstanceState);
          setContentView(R.layout.activity_check_box);
          // 从布局文件中获取名叫ck_system的复选框
          CheckBox ck_system = findViewById(R.id.ck_system);
          // 从布局文件中获取名叫ck_custom的复选框
          CheckBox ck_custom = findViewById(R.id.ck_custom);
          // 给ck_system设置勾选监听器，一旦用户点击复选框，就触发监听器的onCheckedChanged方
          法
          ck_system.setOnCheckedChangeListener(this);
          // 给ck_custom设置勾选监听器，一旦用户点击复选框，就触发监听器的onCheckedChanged方
          法
          ck_custom.setOnCheckedChangeListener(this);
     }

     @Override
     public void onCheckedChanged(CompoundButton buttonView, boolean isChecked) {
          String desc = String.format("您%s了这个CheckBox", isChecked ? "勾选" : "取消勾选");
  		buttonView.setText(desc);
     }

}

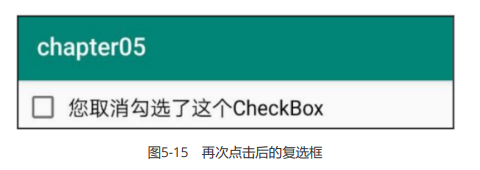

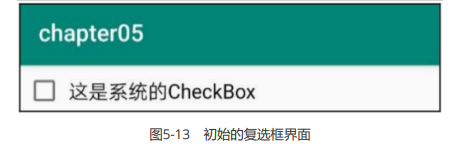

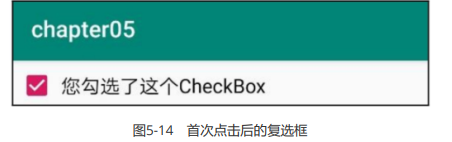

然后运行测试App，一开始的演示界面如图5-13所示，此时复选框默认未勾选。首次点击复选框，此时复选框的图标及文字均发生变化，如图5-14所示；再次点击复选框，此时复选框的图标及文字又发生变化，如图5-15所示；可见先后触发了勾选与取消勾选事件。

开关按钮Switch

Switch是开关按钮，它像一个高级版本的CheckBox，在选中与取消选中时可展现的界面元素比复选框丰富。Switch控件新添加的XML属性说明如下：

textOn：设置右侧开启时的文本。
textOff：设置左侧关闭时的文本。
track：设置开关轨道的背景。
thumb：设置开关标识的图标。

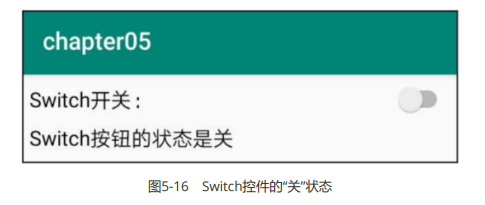

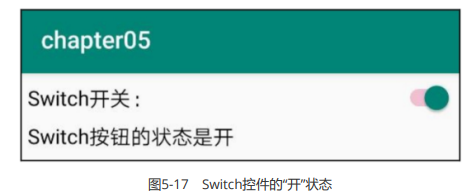

虽然开关按钮是升级版的复选框，但它在实际开发中用得不多。原因之一是大家觉得Switch的默认界面不够大气，如图5-16和图5-17所示，小巧的开关图标显得有些拘谨；原因之二是大家觉得iPhone的界面很漂亮，无论用户还是客户，都希望App实现iOS那样的控件风格，于是iOS的开关按钮UISwitch就成了安卓开发者仿照的对象。

现在要让Android实现类似iOS的开关按钮，主要思路是借助状态列表图形，首先创建一个图形专用的 XML文件，给状态列表指定选中与未选中时候的开关图标，如下所示：

xml

<selector xmlns:android="http://schemas.android.com/apk/res/android">
     <item android:state_checked="true" android:drawable="@drawable/switch_on"/>
     <item android:drawable="@drawable/switch_off"/>
</selector>

然后把CheckBox标签的background属性设置为@drawable/switch_selector，同时将button属性设置为@null。完整的CheckBox标签内容示例如下：

xml

<CheckBox
     android:id="@+id/ck_status"
     android:layout_width="60dp"
     android:layout_height="30dp"
     android:background="@drawable/switch_selector"
     android:button="@null" />

为什么这里修改background属性，而不直接修改button属性呢？因为button属性有局限，无论多大的图片，都只显示一个小小的图标，可是小小的图标一点都不大气，所以这里必须使用background属性，要它有多大就能有多大，这才够炫够酷。

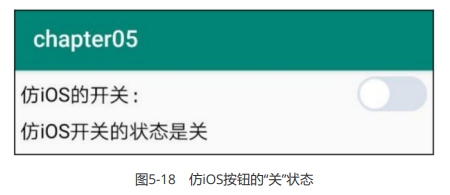

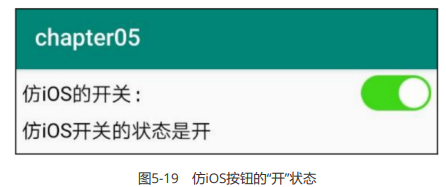

最后看看这个仿iOS开关按钮的效果，分别如图5-18和图5-19所示。这下开关按钮脱胎换骨，又圆又鲜艳，比原来的Switch好看了很多。

单选按钮RadioButton

所谓单选按钮，指的是在一组按钮中选择其中一项，并且不能多选，这要求有个容器确定这组按钮的范围，这个容器便是单选组RadioGroup。单选组实质上是个布局，同一组RadioButton都要放在同一个 RadioGroup节点下。RadioGroup提供了orientation属性指定下级控件的排列方向，该属性为 horizontal时，单选按钮在水平方向排列；该属性为vertical时，单选按钮在垂直方向排列。

RadioGroup下面除了RadioButton，还可以挂载其他子控件（如TextView、ImageView等）。如此看来，单选组相当于特殊的线性布局，它们主要有以下两个区别：

单选组多了管理单选按钮的功能，而线性布局不具备该功能。
如果不指定orientation属性，那么单选组默认垂直排列，而线性布局默认水平排列。

下面是RadioGroup在Java代码中的3个常用方法。

check：选中指定资源编号的单选按钮。
getCheckedRadioButtonId：获取已选中单选按钮的资源编号。
setOnCheckedChangeListener：设置单选按钮勾选变化的监听器。

与CheckBox不同的是，RadioButton默认未选中，点击后显示选中，但是再次点击不会取消选中。只有点击同组的其他单选按钮时，原来选中的单选按钮才会取消选中。另需注意，单选按钮的选中事件不是由RadioButton处理，而是由RadioGroup处理。

接下来演示单选按钮的操作过程，首先编写活动页面的XML文件如下所示：

xml

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
     android:layout_width="match_parent"
     android:layout_height="match_parent"
     android:orientation="vertical"
     android:padding="5dp" >

     <TextView
          android:layout_width="match_parent"
          android:layout_height="wrap_content"
          android:text="请选择您的性别"
          android:textColor="@color/black"
          android:textSize="17sp" />

     <RadioGroup
          android:id="@+id/rg_sex"
          android:layout_width="match_parent"
          android:layout_height="wrap_content"
          android:orientation="horizontal" >

               <RadioButton
                    android:id="@+id/rb_male"
                    android:layout_width="0dp"
                    android:layout_height="wrap_content"
                    android:layout_weight="1"
                    android:checked="false"
                    android:text="男"
                    android:textColor="@color/black"
                    android:textSize="17sp" />

               <RadioButton
                    android:id="@+id/rb_female"
                    android:layout_width="0dp"
                    android:layout_height="wrap_content"
                    android:layout_weight="1"
                    android:checked="false"
                    android:text="女"
                    android:textColor="@color/black"
                    android:textSize="17sp" />
	</RadioGroup>

     <TextView
          android:id="@+id/tv_sex"
          android:layout_width="match_parent"
          android:layout_height="wrap_content"
          android:textColor="@color/black"
          android:textSize="17sp" />

</LinearLayout>

接着编写对应的Java代码，主要是如何处理选中监听器，具体代码如下所示：

java

// 该页面实现了接口OnCheckedChangeListener，意味着要重写选中监听器的onCheckedChanged方法
public class RadioHorizontalActivity extends AppCompatActivity
implements RadioGroup.OnCheckedChangeListener {

	private TextView tv_sex; //

     @Override
     protected void onCreate(Bundle savedInstanceState) {
          super.onCreate(savedInstanceState);
          setContentView(R.layout.activity_radio_horizontal);
          // 从布局文件中获取名叫tv_sex的文本视图
          tv_sex = findViewById(R.id.tv_sex);
          // 从布局文件中获取名叫rg_sex的单选组
          RadioGroup rg_sex = findViewById(R.id.rg_sex);
          // 设置单选监听器，一旦点击组内的单选按钮，就触发监听器的onCheckedChanged方法
          rg_sex.setOnCheckedChangeListener(this);
     }
     // 在用户点击组内的单选按钮时触发
     @Override
     public void onCheckedChanged(RadioGroup group, int checkedId) {
          if (checkedId == R.id.rb_male) {
          	tv_sex.setText("哇哦，你是个帅气的男孩");
          } else if (checkedId == R.id.rb_female) {
          	tv_sex.setText("哇哦，你是个漂亮的女孩");
          }
     }

}

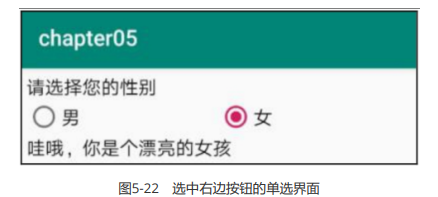

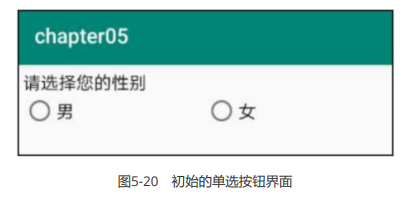

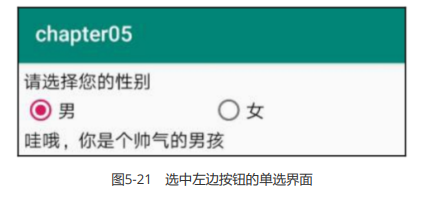

然后运行测试App，一开始的演示界面如图5-20所示，此时两个单选按钮均未选中。先点击左边的单选按钮，此时左边按钮显示选中状态，如图5-21所示；再点击右边的单选按钮，此时右边按钮显示选中状态，同时左边按钮取消选中，如图5-22所示；可见果然实现了组内只能选中唯一按钮的单选功能。

文本输入

如何在编辑框EditText上高效地输入文本，包括：如何改变编辑框的控件外观，如何利用焦点变更监听器提前校验输入位数，如何利用文本变化监听器自动关闭软键盘。

编辑框EditText

编辑框EditText用于接收软键盘输入的文字，例如用户名、密码、评价内容等，它由文本视图派生而来，除了TextView已有的各种属性和方法，EditText还支持下列XML属性。

inputType：指定输入的文本类型。输入类型的取值说明见表5-4，若同时使用多种文本类型，则可使用竖线“|”把多种文本类型拼接起来。
maxLength：指定文本允许输入的最大长度。
hint：指定提示文本的内容。
textColorHint：指定提示文本的颜色。

输入类型	文本
text	文本
textPassword	文本密码。显示时用圆点“·”代替
number	整型数
numberSigned	带符号的数字。允许在开头带负号“－”
numberDecimal	带小数点的数字
numberPassword	数字密码。显示时用圆点“·”代替
datetime	时间日期格式。除了数字外，还允许输入横线、斜杆、空格、冒号
date	日期格式。除了数字外，还允许输入横线“-”和斜杆“/”
time	时间格式。除了数字外，还允许输入冒号“:”

接下来通过XML布局观看编辑框界面效果，演示用的XML文件内容如下：

xml

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
     android:layout_width="match_parent"
     android:layout_height="match_parent"
     android:padding="5dp"
     android:orientation="vertical" >

	<TextView
		android:layout_width="match_parent"
          android:layout_height="wrap_content"
          android:layout_marginTop="5dp"
          android:text="下面是登录信息"
          android:textColor="@color/black"
          android:textSize="17sp" />

     <EditText
          android:layout_width="match_parent"
          android:layout_height="wrap_content"
          android:inputType="text"
          android:maxLength="10"
          android:hint="请输入用户名"
          android:textColor="@color/black"
          android:textSize="17sp" />

     <EditText
          android:layout_width="match_parent"
          android:layout_height="wrap_content"
          android:inputType="textPassword"
          android:maxLength="8"
          android:hint="请输入密码"
          android:textColor="@color/black"
          android:textSize="17sp" />

</LinearLayout>

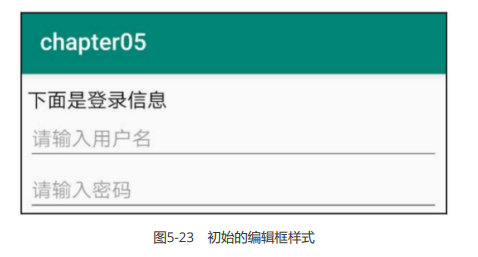

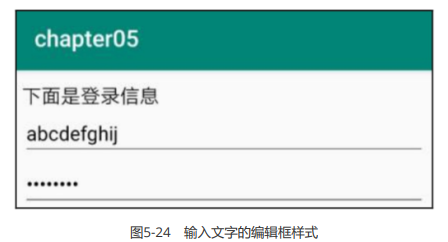

运行测试App，进入初始的编辑框页面如图5-23所示。然后往用户名编辑框输入文字，输满10个字后发现不能再输入，于是切换到密码框继续输，直到输满8位密码，此时编辑框页面如图5-24所示。

根据以上图示可知编辑框的各属性正常工作，不过编辑框有根下划线，未输入时显示灰色，正在输入时显示红色，这种效果是怎么实现的呢？其实下划线没用到新属性，而用了已有的背景属性background；至于未输入与正在输入两种情况的颜色差异，乃是因为使用了状态列表图形，编辑框获得焦点时（正在输入）显示红色的下划线，其余时候显示灰色下划线。当然EditText默认的下划线背景不甚好看，下面将利用状态列表图形将编辑框背景改为更加美观的圆角矩形。

首先编写圆角矩形的形状图形文件，它的XML定义文件示例如下：

xml

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android" >

     <!-- 指定了形状内部的填充颜色 -->
     <solid android:color="#ffffff" />

     <!-- 指定了形状轮廓的粗细与颜色 -->
     <stroke
          android:width="1dp"
          android:color="#aaaaaa" />

     <!-- 指定了形状四个圆角的半径 -->
     <corners android:radius="5dp" />

     <!-- 指定了形状四个方向的间距 -->
     <padding
          android:bottom="2dp"
          android:left="2dp"
          android:right="2dp"
          android:top="2dp" />
</shape>

上述的shape_edit_normal.xml定义了一个灰色的圆角矩形，可在未输入时展示该形状。正在输入时候的形状要改为蓝色的圆角矩形，其中轮廓线条的色值从aaaaaa（灰色）改成0000ff（蓝色），具体定义放在shape_edit_focus.xml。

接着编写编辑框背景的状态列表图形文件，主要在selector节点下添加两个item，一个item设置了获得焦点时刻（android:state_focused="true"）的图形为@drawable/shape_edit_focus；另一个item设置了图形@drawable/shape_edit_normal但未指定任何状态，表示其他情况都展示该图形。完整的状态列表图形定义示例如下：

xml

<selector xmlns:android="http://schemas.android.com/apk/res/android">

     <item android:state_focused="true"
     	android:drawable="@drawable/shape_edit_focus"/>

     <item android:drawable="@drawable/shape_edit_normal"/>

</selector>

然后编写测试页面的XML布局文件，一共添加3个EditText标签，第一个EditText采用默认的编辑框背景；第二个EditText将background属性值设为@null，此时编辑框不显示任何背景；第三个EditText将 background属性值设为@drawable/editext_selector，其背景由editext_selector.xml所定义的状态列表图形决定。详细的XML文件内容如下所示：

xml

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
     android:layout_width="match_parent"
     android:layout_height="match_parent"
     android:padding="5dp"
     android:orientation="vertical" >

     <EditText
          android:layout_width="match_parent"
          android:layout_height="wrap_content"
          android:inputType="text"
          android:hint="这是默认边框"
          android:textColor="@color/black"
          android:textSize="17sp" />

     <EditText
          android:layout_width="match_parent"
          android:layout_height="wrap_content"
          android:layout_marginTop="5dp"
          android:inputType="text"
          android:hint="我的边框不见了"
          android:background="@null"
          android:textColor="@color/black"
          android:textSize="17sp" />

     <EditText
          android:layout_width="match_parent"
          android:layout_height="wrap_content"
          android:layout_marginTop="5dp"
          android:inputType="text"
          android:hint="我的边框是圆角"
          android:background="@drawable/editext_selector"
          android:textColor="@color/black"
          android:textSize="17sp" />

</LinearLayout>

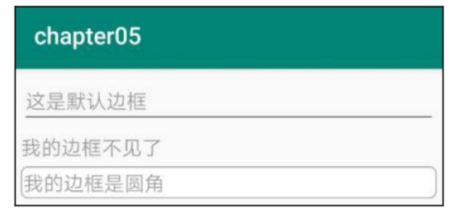

最后运行测试App，更换背景之后的编辑框界面如图5-25所示，可见第三个编辑框的背景成功变为了圆角矩形边框。

图5-25　更换背景后的编辑框样式

焦点变更监听器

虽然编辑框EditText提供了maxLength属性，用来设置可输入文本的最大长度，但是它没提供对应的 minLength属性，也就无法设置可输入文本的最小长度。譬如手机号码为固定的11位数字，用户必须输满11位才是合法的，然而编辑框不会自动检查手机号码是否达到11位，即使用户少输一位只输入十位数字，编辑框依然认为这是合法的手机号。比如图5-26所示的登录页面，有手机号码编辑框，有密码编辑框，还有登录按钮。

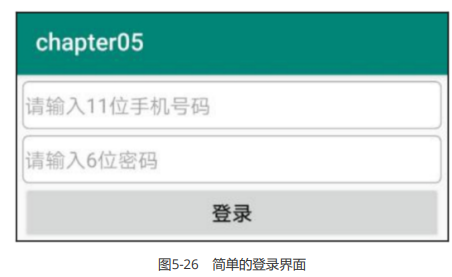

既然编辑框不会自动校验手机号是否达到11位，势必要求代码另行检查。一种想法是在用户点击登录按钮时再判断，不过通常此时已经输完手机号与密码，为啥不能在输入密码之前就判断手机号码的位数呢？早点检查可以帮助用户早点发现错误，特别是表单元素较多的时候，更能改善用户的使用体验。就上面的登录例子而言，手机号编辑框下方为密码框，那么能否给密码框注册点击事件，以便在用户准备输入密码时就校验手机号的位数呢？

然而实际运行App却发现，先输入手机号码再输入密码，一开始并不会触发密码框的点击事件，再次点击密码框才会触发点击事件。缘由是编辑框比较特殊，要点击两次后才会触发点击事件，因为第一次点击只触发焦点变更事件，第二次点击才触发点击事件。编辑框的所谓焦点，直观上就看那个闪动的光标，哪个编辑框有光标，焦点就落在哪里。光标在编辑框之间切换，便产生了焦点变更事件，所以对于编辑框来说，应当注册焦点变更监听器，而非注册点击监听器。

焦点变更监听器来自于接口View.OnFocusChangeListener，若想注册该监听器，就要调用编辑框对象的setOnFocusChangeListener方法，即可在光标切换之时（获得光标和失去光标）触发焦点变更事件。下面是给密码框注册焦点变更监听器的代码例子：

java

// 从布局文件中获取名为et_password的编辑框
EditText et_password = findViewById(R.id.et_password);
// 给编辑框注册一个焦点变化监听器，一旦焦点发生变化，就触发监听器的onFocusChange方法
et_password.setOnFocusChangeListener(this);

以上代码把焦点变更监听器设置到当前页面，则需让活动页面实现接口 View.OnFocusChangeListener，并重写该接口定义的onFocusChange方法，判断如果是密码框获得焦点，就检查输入的手机号码是否达到11位。具体的焦点变更处理方法如下所示：

java

// 焦点变更事件的处理方法，hasFocus表示当前控件是否获得焦点。
// 为什么光标进入事件不选onClick？因为要点两下才会触发onClick动作（第一下是切换焦点动作）
@Override
public void onFocusChange(View v, boolean hasFocus) {
	// 判断密码编辑框是否获得焦点。hasFocus为true表示获得焦点，为false表示失去焦点
	if (v.getId()==R.id.et_password && hasFocus) {
          String phone = et_phone.getText().toString();
          if (TextUtils.isEmpty(phone) || phone.length()<11) { // 手机号码不足11位
               // 手机号码编辑框请求焦点，也就是把光标移回手机号码编辑框
               et_phone.requestFocus();
               Toast.makeText(this, "请输入11位手机号码", Toast.LENGTH_SHORT).show();
     	}
     }
}

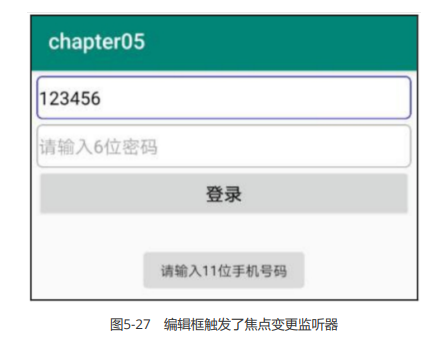

改好代码重新运行App，当手机号不足11位时点击密码框，界面底部果然弹出了相应的提示文字，如图 5-27所示，并且光标仍然留在手机号码编辑框，说明首次点击密码框的确触发了焦点变更事件。

文本变化监听器

输入法的软键盘往往会遮住页面下半部分，使得“登录”“确认”“下一步”等按钮看不到了，用户若想点击这些按钮还得再点一次返回键才能关闭软键盘。为了方便用户操作，最好在满足特定条件时自动关闭软键盘，比如手机号码输入满11位后自动关闭软键盘，又如密码输入满6位后自动关闭软键盘，等等。达到指定位数便自动关闭键盘的功能，可以再分解为两个独立的功能点，一个是如何关闭软键盘，另一个是如何判断已输入的文字达到指定位数，分别说明如下。

1．如何关闭软键盘

诚然按下返回键就会关闭软键盘，但这是系统自己关闭的，而非开发者在代码中关闭。因为输入法软键盘由系统服务INPUT_METHOD_SERVICE管理，所以关闭软键盘也要由该服务处理，下面是使用系统服务关闭软键盘的代码例子：

java

public static void hideOneInputMethod(Activity act, View v) {
     // 从系统服务中获取输入法管理器
     InputMethodManager imm = (InputMethodManager)
     act.getSystemService(Context.INPUT_METHOD_SERVICE);
     // 关闭屏幕上的输入法软键盘
     imm.hideSoftInputFromWindow(v.getWindowToken(), 0);
}

注意上述代码里面的视图对象v，虽然控件类型为View，但它必须是EditText类型才能正常关闭软键盘。

2．如何判断已输入的文字达到指定位数

该功能点要求实时监控当前已输入的文本长度，这个监控操作用到文本监听器接口TextWatcher，该接口提供了3个监控方法，具体说明如下：

beforeTextChanged：在文本改变之前触发。
onTextChanged：在文本改变过程中触发。
afterTextChanged：在文本改变之后触发。

具体到编码实现，需要自己写个监听器实现TextWatcher接口，再调用编辑框对象的 addTextChangedListener方法注册文本监听器。监听操作建议在afterTextChanged方法中完成，如果同时监听11位的手机号码和6位的密码，一旦输入文字达到指定长度就关闭键盘，则详细的监听器代码如下所示：

java

// 定义一个编辑框监听器，在输入文本达到指定长度时自动隐藏输入法
private class HideTextWatcher implements TextWatcher {

     private EditText mView; // 声明一个编辑框对象
	private int mMaxLength; // 声明一个最大长度变量

     public HideTextWatcher(EditText v, int maxLength) {
          super();
          mView = v;
          mMaxLength = maxLength;
     }
     // 在编辑框的输入文本变化前触发
     public void beforeTextChanged(CharSequence s, int start, int count, int after) {}

     // 在编辑框的输入文本变化时触发
     public void onTextChanged(CharSequence s, int start, int before, int count){}

     // 在编辑框的输入文本变化后触发
     public void afterTextChanged(Editable s) {
          String str = s.toString(); // 获得已输入的文本字符串

          // 输入文本达到11位（如手机号码），或者达到6位（如登录密码）时关闭输入法
          if ((str.length() == 11 && mMaxLength == 11)
          || (str.length() == 6 && mMaxLength == 6)) {

          	ViewUtil.hideOneInputMethod(EditHideActivity.this, mView); // 隐藏输入法软键盘
          }
     }

}

写好文本监听器代码，还要给手机号码编辑框和密码编辑框分别注册监听器，注册代码示例如下：

java

// 从布局文件中获取名为et_phone的手机号码编辑框
EditText et_phone = findViewById(R.id.et_phone);
// 从布局文件中获取名为et_password的密码编辑框
EditText et_password = findViewById(R.id.et_password);
// 给手机号码编辑框添加文本变化监听器
et_phone.addTextChangedListener(new HideTextWatcher(et_phone, 11));
// 给密码编辑框添加文本变化监听器
et_password.addTextChangedListener(new HideTextWatcher(et_password, 6));

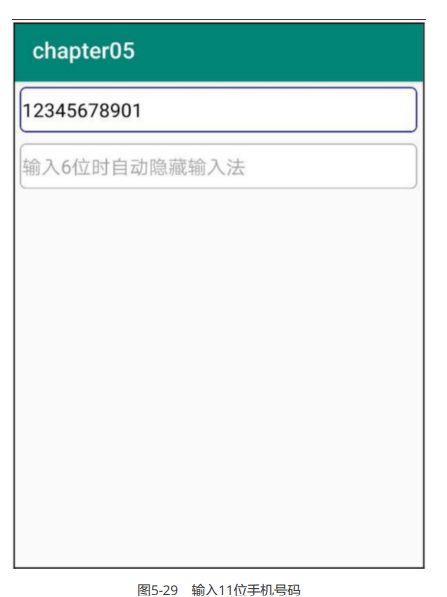

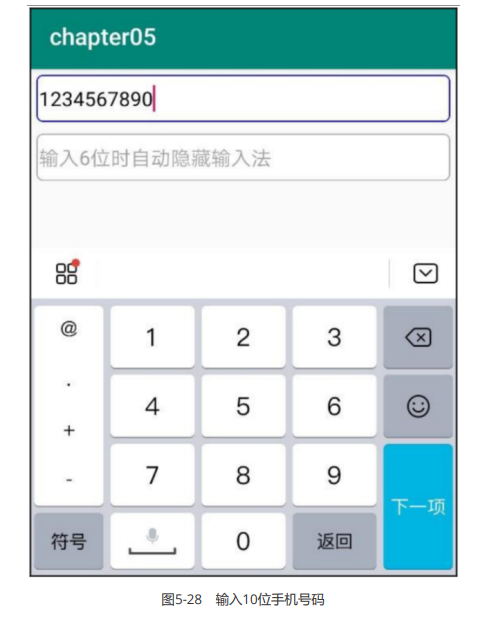

然后运行测试App，先输入手机号码的前10位，因为还没达到11位，所以软键盘依然展示，如图5-28所示。接着输入最后一位手机号，总长度达到11位，于是软键盘自动关闭，如图5-29所示。

对话框

介绍几种常用的对话框控件，包括：如何使用提醒对话框处理不同的选项，如何使用日期对话框获取用户选择的日期，如何使用时间对话框获取用户选择的时间。

提醒对话框AlertDialog

AlertDialog名为提醒对话框，它是Android中最常用的对话框，可以完成常见的交互操作，例如提示、确认、选择等功能。由于AlertDialog没有公开的构造方法，因此必须借助建造器AlertDialog.Builder才能完成参数设置，AlertDialog.Builder的常用方法说明如下。

setIcon：设置对话框的标题图标。
setTitle：设置对话框的标题文本。
setMessage：设置对话框的内容文本。
setPositiveButton：设置肯定按钮的信息，包括按钮文本和点击监听器。
setNegativeButton：设置否定按钮的信息，包括按钮文本和点击监听器。
setNeutralButton：设置中性按钮的信息，包括按钮文本和点击监听器，该方法比较少用。

通过AlertDialog.Builder设置完对话框参数，还需调用建造器的create方法才能生成对话框实例。最后调用对话框实例的show方法，在页面上弹出提醒对话框。

下面是构建并显示提醒对话框的Java代码例子：

java

// 创建提醒对话框的建造器
AlertDialog.Builder builder = new AlertDialog.Builder(this);
builder.setTitle("尊敬的用户"); // 设置对话框的标题文本
builder.setMessage("你真的要卸载我吗？"); // 设置对话框的内容文本

// 设置对话框的肯定按钮文本及其点击监听器
builder.setPositiveButton("残忍卸载", new DialogInterface.OnClickListener() {
     @Override
     public void onClick(DialogInterface dialog, int which) {
     	tv_alert.setText("虽然依依不舍，但是只能离开了");
     }
});

// 设置对话框的否定按钮文本及其点击监听器
builder.setNegativeButton("我再想想", new DialogInterface.OnClickListener() {
     @Override
     public void onClick(DialogInterface dialog, int which) {
     	tv_alert.setText("让我再陪你三百六十五个日夜");
     }
});

AlertDialog alert = builder.create(); // 根据建造器构建提醒对话框对象
alert.show(); // 显示提醒对话框

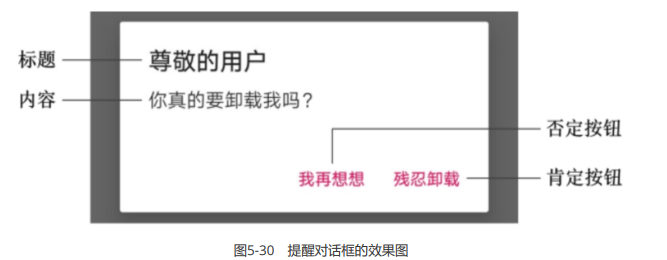

提醒对话框的弹窗效果如图5-30所示，可见该对话框有标题和内容，还有两个按钮。

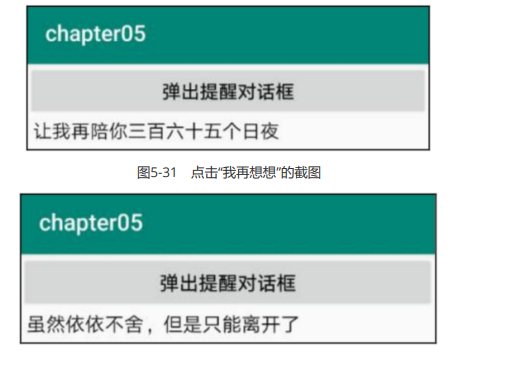

点击不同的对话框按钮会触发不同的处理逻辑。例如，图5-31为点击“我再想想”按钮后的页面，图5-32 为点击“残忍卸载”按钮后的页面。

图5-32　点击“残忍卸载”的截图

日期对话框DatePickerDialog

虽然EditText提供了inputType="date"的日期输入，但是很少有人会手工输入完整日期，况且EditText 还不支持“ 年 ** 月 **日”这样的中文日期，所以系统提供了专门的日期选择器DatePicker，供用户选择具体的年月日。不过，DatePicker并非弹窗模式，而是在当前页面占据一块区域，并且不会自动关闭。按习惯来说，日期控件应该弹出对话框，选择完日期就要自动关闭对话框。因此，很少直接在界面上显示DatePicker，而是利用已经封装好的日期选择对话框DatePickerDialog。

DatePickerDialog相当于在AlertDialog上装载了DatePicker，编码时只需调用构造方法设置当前的年、月、日，然后调用show方法即可弹出日期对话框。日期选择事件则由监听器OnDateSetListener负责响应，在该监听器的onDateSet方法中，开发者获取用户选择的具体日期，再做后续处理。特别注意 onDateSet的月份参数，它的起始值不是1而是0。也就是说，一月份对应的参数值为0，十二月份对应的参数值为11，中间月份的数值以此类推。

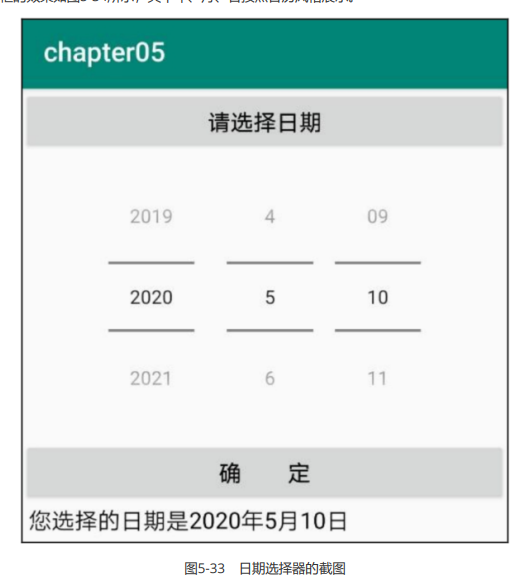

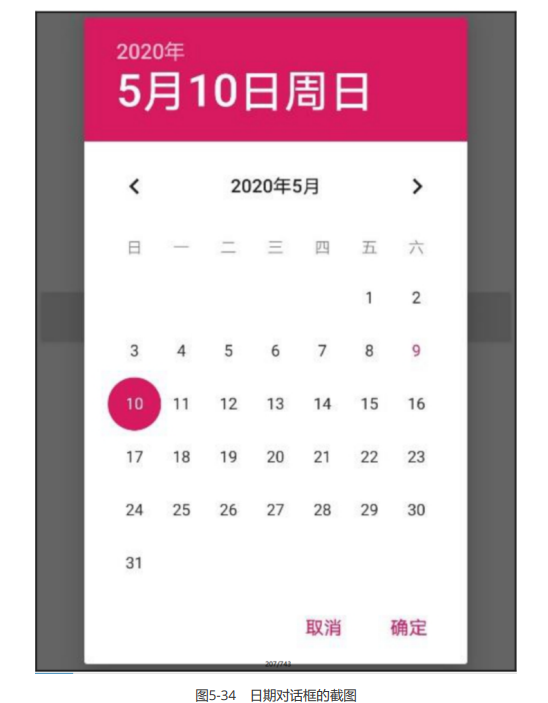

在界面上内嵌显示DatePicker的效果如图5-33所示，其中，年、月、日通过上下滑动选择。单独弹出日期对话框的效果如图5-34所示，其中年、月、日按照日历风格展示。

下面是使用日期对话框的Java代码例子，包括弹出日期对话框和处理日期监听事件：

java

// 该页面类实现了接口OnDateSetListener，意味着要重写日期监听器的onDateSet方法
public class DatePickerActivity extends AppCompatActivity implements
View.OnClickListener, DatePickerDialog.OnDateSetListener {

     private TextView tv_date; // 声明一个文本视图对象
     private DatePicker dp_date; // 声明一个日期选择器对象

     @Override
     protected void onCreate(Bundle savedInstanceState) {
          super.onCreate(savedInstanceState);
          setContentView(R.layout.activity_date_picker);
          tv_date = findViewById(R.id.tv_date);
          // 从布局文件中获取名叫dp_date的日期选择器
          dp_date = findViewById(R.id.dp_date);
          findViewById(R.id.btn_date).setOnClickListener(this);
     }

     @Override
     public void onClick(View v) {
          if (v.getId() == R.id.btn_date) {
               // 获取日历的一个实例，里面包含了当前的年月日
               Calendar calendar = Calendar.getInstance();
               // 构建一个日期对话框，该对话框已经集成了日期选择器。
               // DatePickerDialog的第二个构造参数指定了日期监听器
               DatePickerDialog dialog = new DatePickerDialog(this, this,
               calendar.get(Calendar.YEAR), // 年份
               calendar.get(Calendar.MONTH), // 月份
               calendar.get(Calendar.DAY_OF_MONTH)); // 日子
               dialog.show(); // 显示日期对话框
          }
     }

     // 一旦点击日期对话框上的确定按钮，就会触发监听器的onDateSet方法
     @Override
     public void onDateSet(DatePicker view, int year, int monthOfYear, int
     dayOfMonth) {
          // 获取日期对话框设定的年月份
          String desc = String.format("您选择的日期是%d年%d月%d日",
          year, monthOfYear + 1, dayOfMonth);
          tv_date.setText(desc);
     }
}

时间对话框TimePickerDialog

既然有了日期选择器，还得有对应的时间选择器。同样，实际开发中也很少直接用TimePicker，而是用封装好的时间选择对话框TimePickerDialog。该对话框的用法类似DatePickerDialog，不同之处主要有两个：

构造方法传的是当前的小时与分钟，最后一个参数表示是否采取24小时制，一般为true表示小时的数值范围为0～23；若为false则表示采取12小时制。
时间选择监听器为OnTimeSetListener，对应需要实现onTimeSet方法，在该方法中可获得用户选择的小时和分钟。

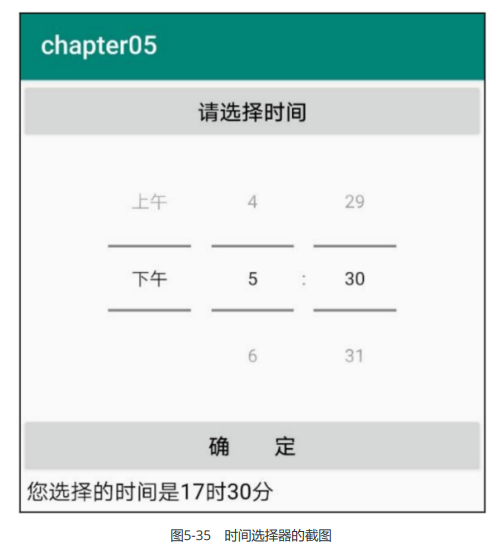

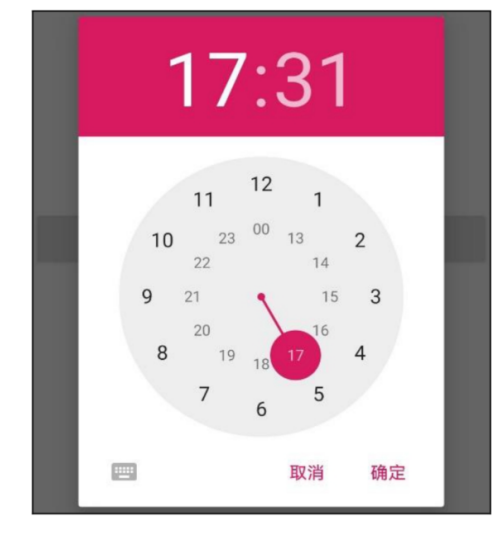

在界面上内嵌显示TimePicker的效果如图5-35所示，其中，小时与分钟可通过上下滑动选择。单独弹出时间对话框的效果如图5-36所示，其中小时与分钟按照钟表风格展示。

图5-36　时间对话框的截图

下面是使用时间对话框的Java代码例子，包括弹出时间对话框和处理时间监听事件：

java

// 该页面类实现了接口OnTimeSetListener，意味着要重写时间监听器的onTimeSet方法
public class TimePickerActivity extends AppCompatActivity implements
View.OnClickListener, TimePickerDialog.OnTimeSetListener {

     private TextView tv_time; // 声明一个文本视图对象
     private TimePicker tp_time; // 声明一个时间选择器对象

     @Override
     protected void onCreate(Bundle savedInstanceState) {

          super.onCreate(savedInstanceState);
          setContentView(R.layout.activity_time_picker);
          tv_time = findViewById(R.id.tv_time);
          // 从布局文件中获取名叫tp_time的时间选择器
          tp_time = findViewById(R.id.tp_time);
          findViewById(R.id.btn_time).setOnClickListener(this);

     }

     @Override
     public void onClick(View v) {
          if (v.getId() == R.id.btn_time) {
               // 获取日历的一个实例，里面包含了当前的时分秒
               Calendar calendar = Calendar.getInstance();
               // 构建一个时间对话框，该对话框已经集成了时间选择器。
               // TimePickerDialog的第二个构造参数指定了时间监听器
               TimePickerDialog dialog = new TimePickerDialog(this, this,
               calendar.get(Calendar.HOUR_OF_DAY), // 小时
               calendar.get(Calendar.MINUTE), // 分钟
               true); // true表示24小时制，false表示12小时制
               dialog.show(); // 显示时间对话框
          }
	}

     // 一旦点击时间对话框上的确定按钮，就会触发监听器的onTimeSet方法
     @Override
     public void onTimeSet(TimePicker view, int hourOfDay, int minute) {
          // 获取时间对话框设定的小时和分钟
          String desc = String.format("您选择的时间是%d时%d分", hourOfDay, minute);
          tv_time.setText(desc);
     }
}

中级控件 ​

图形定制 ​

图形Drawable ​

形状图形 ​

九宫格图片 ​

状态列表图形 ​

选择按钮 ​

复选框CheckBox ​

开关按钮Switch ​

单选按钮RadioButton ​

文本输入 ​

编辑框EditText ​

焦点变更监听器 ​

文本变化监听器 ​

对话框 ​

提醒对话框AlertDialog ​

日期对话框DatePickerDialog ​

时间对话框TimePickerDialog ​

中级控件

图形定制

图形Drawable

形状图形

九宫格图片

状态列表图形

选择按钮

复选框CheckBox

开关按钮Switch

单选按钮RadioButton

文本输入

编辑框EditText

焦点变更监听器

文本变化监听器

对话框

提醒对话框AlertDialog

日期对话框DatePickerDialog

时间对话框TimePickerDialog
