8259A可编程中断控制器
8259A的功能
1.功能
Intel 8259A 是与8086系列CPU兼容的可编程中断控制器，它的主要功能为：
（1）具有8级优先权控制，级连可扩展至64级。
（2）每一级中断都可以屏蔽或允许。
（3）在中断响应周期，8259A可提供相应的中断向量号（中断类型号）。
（4）8259A的工作方式，可通过编程来进行选择。

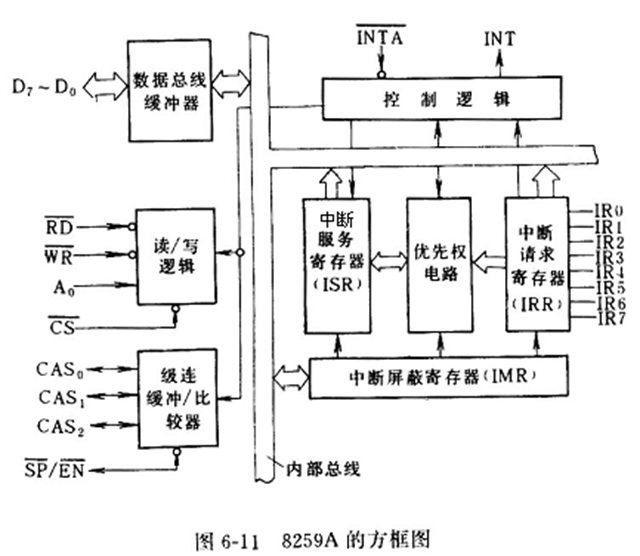

D0~D7: 接了数据总线缓冲器，来实现8259和8086的数据交换
A0：片内寻址，对应2个端口，接8086的地址线，从而实现了8086地址输出的不同，来访问的端口不同。8086的A0 不能接 8259A 的A0，因为8086的 A0 是区分奇偶体
中断请求寄存器(IRR)：对应8个中断，IR0~IR7，谁请求对应的编号设置成1，其余写成0
中断服务寄存器：对应正在执行哪个中断，如果发生多个 '1'，正在进行中断嵌套。
中断请求寄存器通过 优先权电路(FR) 来判定优先权
中断屏蔽寄存器：控制8个中断是否打开，为1屏蔽，为0打开。

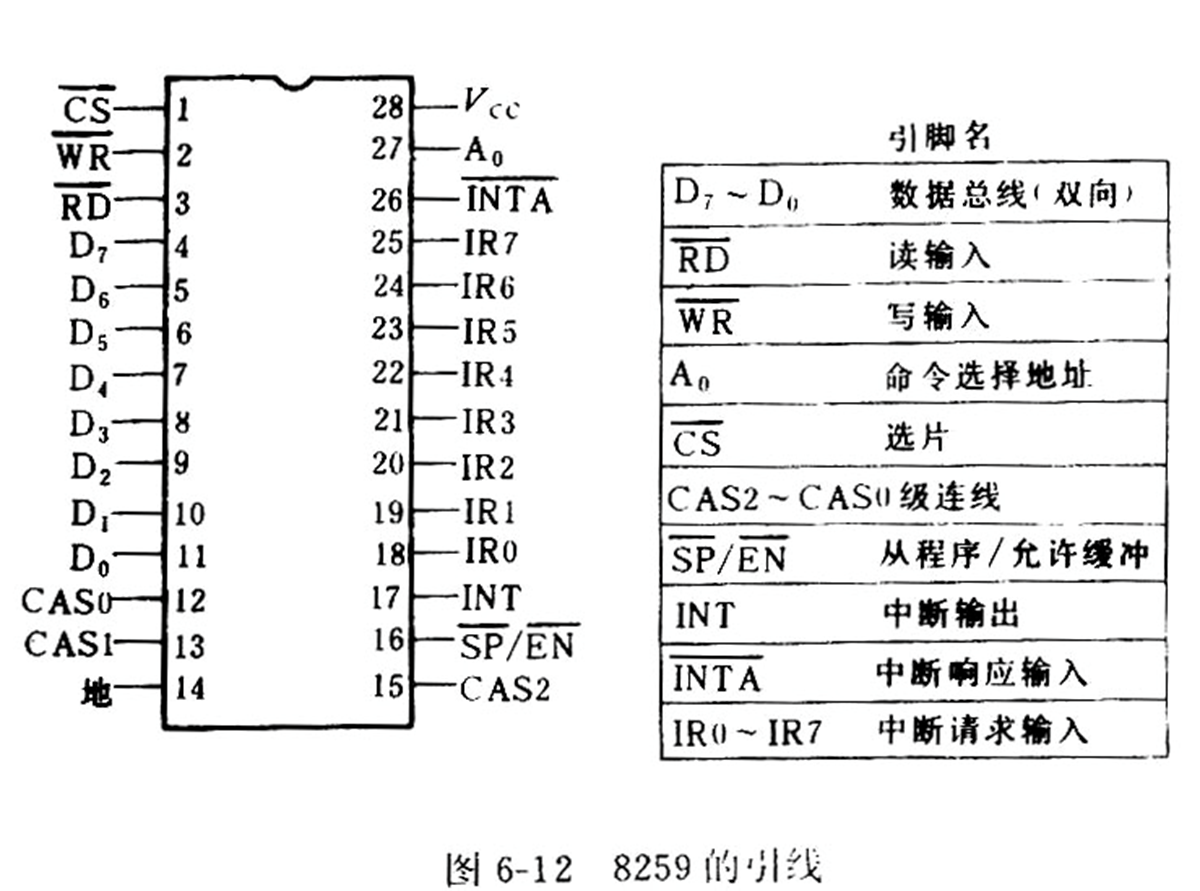

8259A的引脚
8259A的工作原理
当系统通电后，首先应对8259A初始化。（由CPU执行一段程序，向可编程芯片写入若干命令字，规定其工作状态，使其处于准备就绪的状态。）
8259A对外部中断请求处理过程如下：
(1) 当有IR0～IR7变 高，则IRR的相应位置1。
(2) 若中断请求线中至少有一条是中断允许的(判断IMR对应的中断是否为打开状态)，则由 INT 引脚向CPU发出中断请求。
(3) 若CPU处于开中断状态，则在当前指令执行完后，用INTA信号作为响应。
(4) 8259A接到INTA后，使最高优先权的ISR位置1，而相应的IRR位复位。在此周期中，8259A不向系统数据总线送任何内容。
(5) 在中断响应周期的第二个信号期间8259A向数据总线输送一个8位指针（向量号或类型号），CPU读取此类型号，类型号*4作为地址就可从中断向量表中取出中断服务程序入口地址。
(6) 若8259A工作在自动结束中断AEOI方式（Automatic End Of Interrupt）,在第二个INTA结束时，使中断源在ISR的相应位复位。否则，直至中断服务程序执行到EOI命令，才使ISR的相应位复位。
8259A的编程
8259A的编程分两部分：
（1）初始化编程
由CPU向8259A送2～4字节的初始化命令字ICW
（2）工作方式编程
由CPU向8259A送三个字节的工作命令字OCW，以规定8259A的工作方式。该命令字可在8259A初始化命令字ICW后的任何时间写入。
8259A的初始化编程
8259A的初始化命令字共4个（ICW1～ICW4）

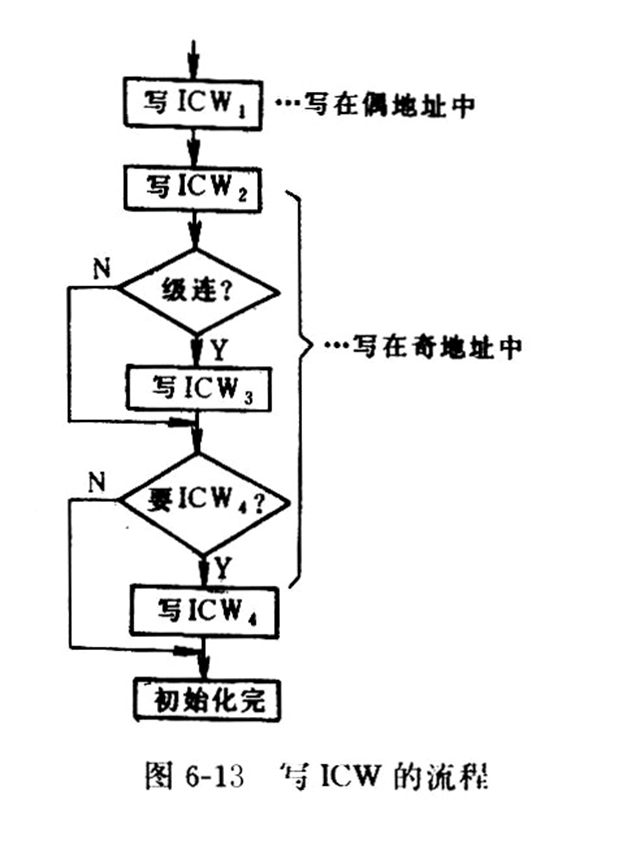

设置过程如图：

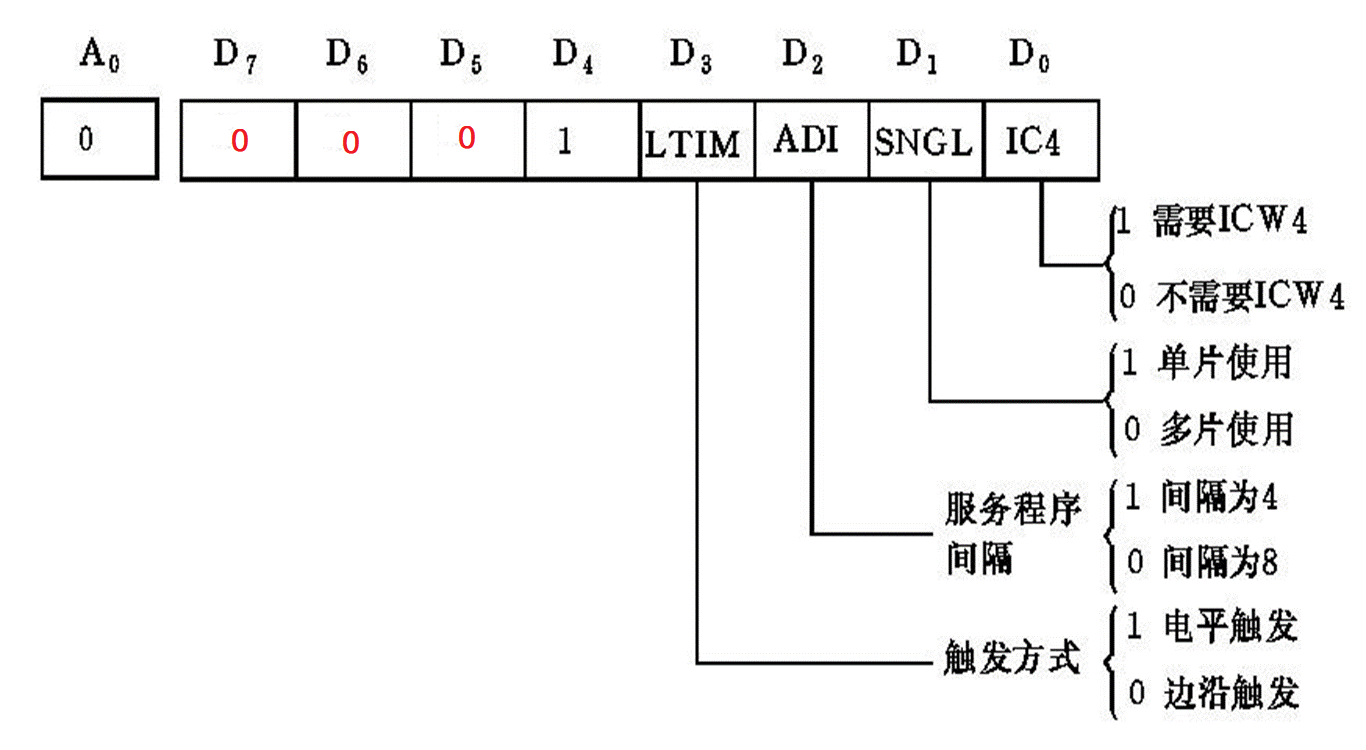

⑴ 写初始化命令字ICW1——芯片控制字(多片使用的时候需要写入 ICW3)
(2)写初始化命令字ICW2——中断类型控制字（ 中断类型码 ）
用来定义中断类型码的高5位

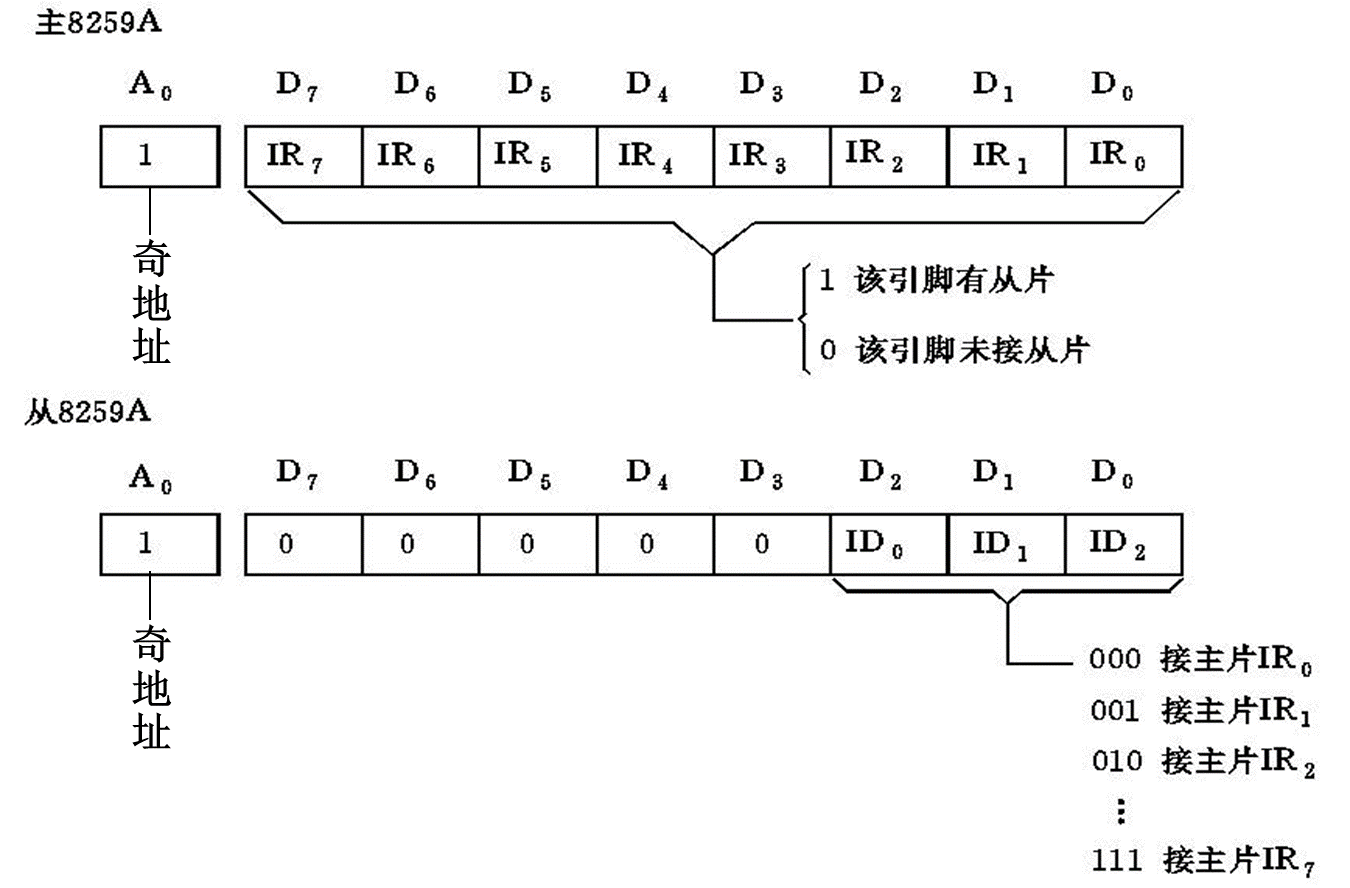

(3) 写初始化指令字ICW3—主/从片初始化（级连控制字）

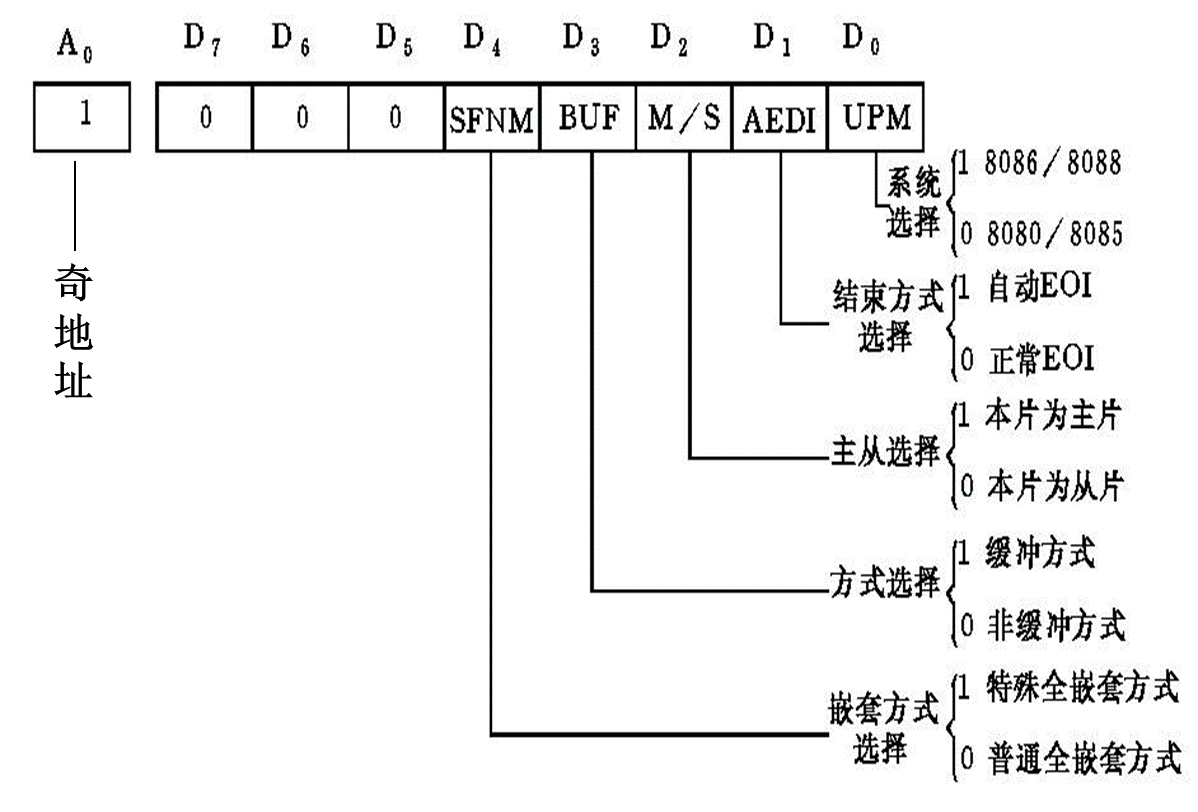

（4）写初始化命令字ICW4——方式控制字
对于8086/8088系统是必须设置的初始化命令字
8259A的操作命令字
三个操作命令字OCW1～OCW3。
在设置操作命令字时，顺序上没有严格的要求，但端口地址上有严格的规定。
OCW1必须写入奇地址端口（A0=1）
OCW2和OCW3必须写入偶地址端口（A0=0）

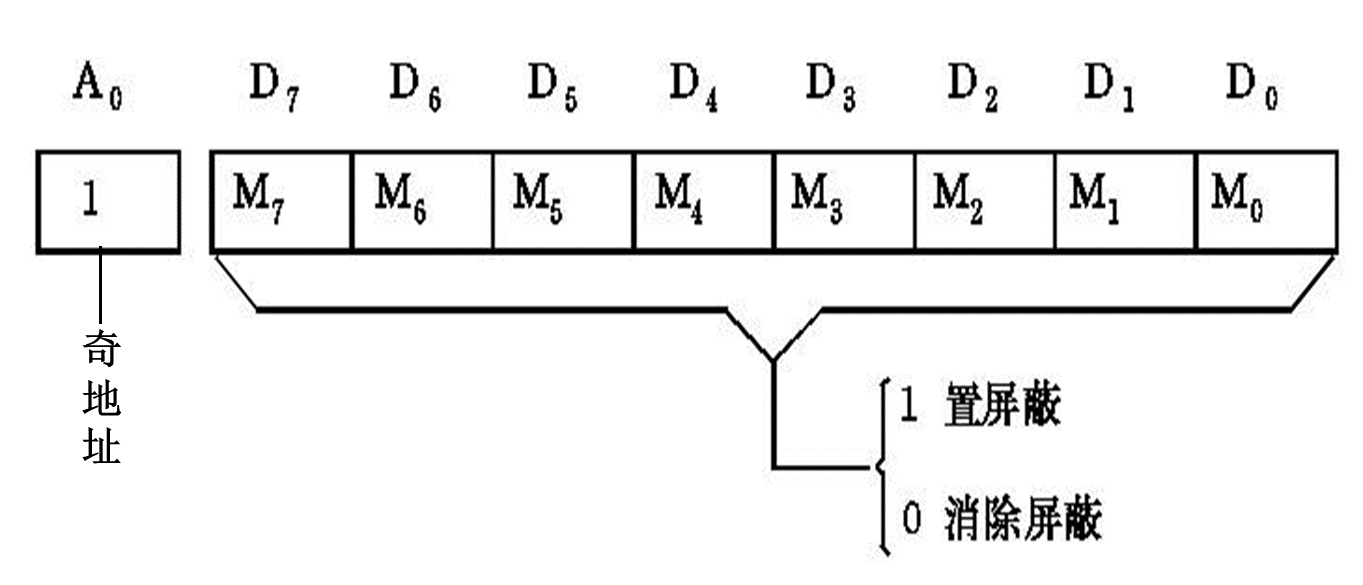

⑴ 操作命令字OCW1 —屏蔽操作命令字
用来设置或清除对中断的屏蔽（设置IMR的值）

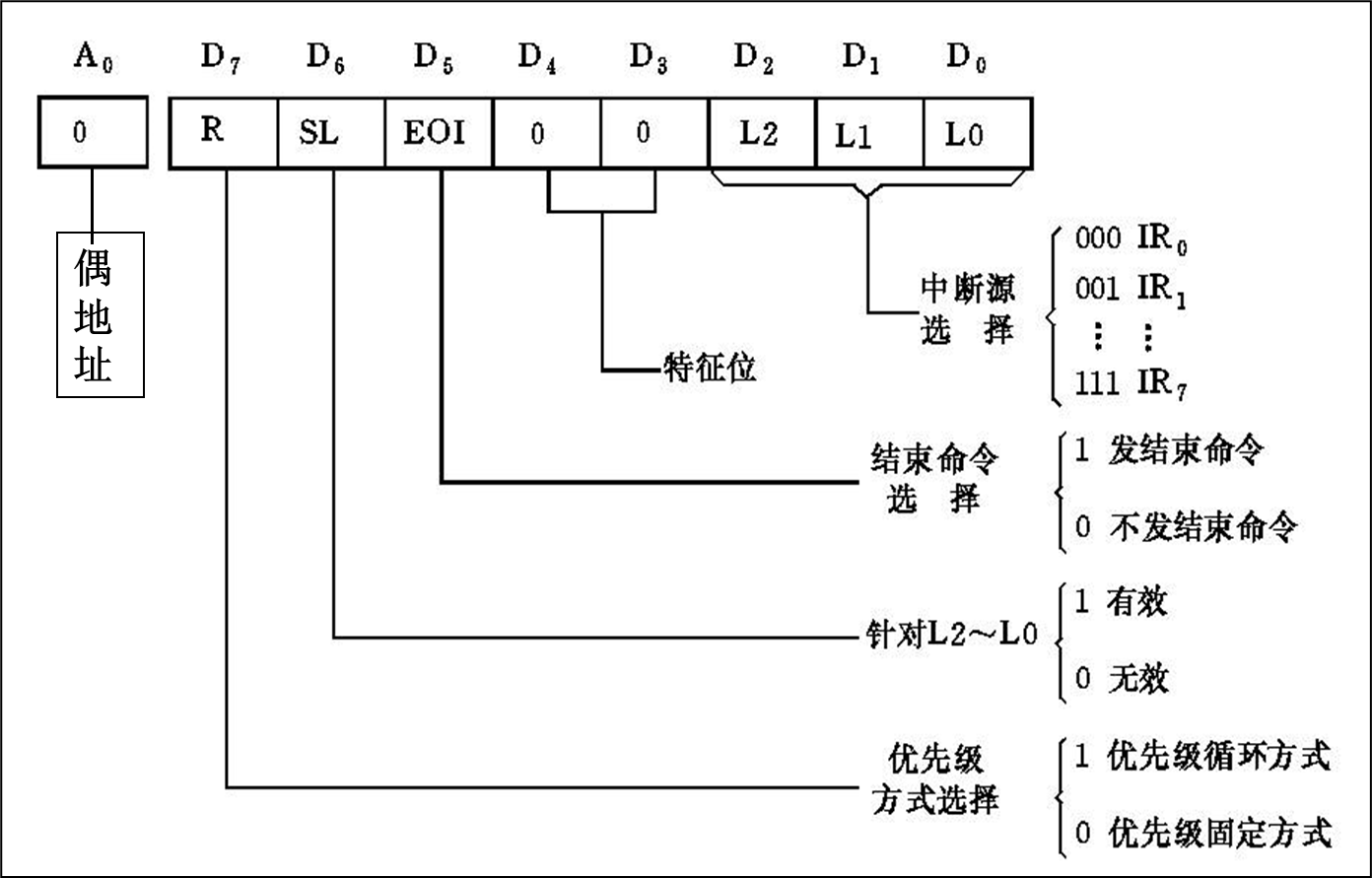

（2） 操作命令字OCW2——中断方式命令字
设置优先级循环和中断结束方式

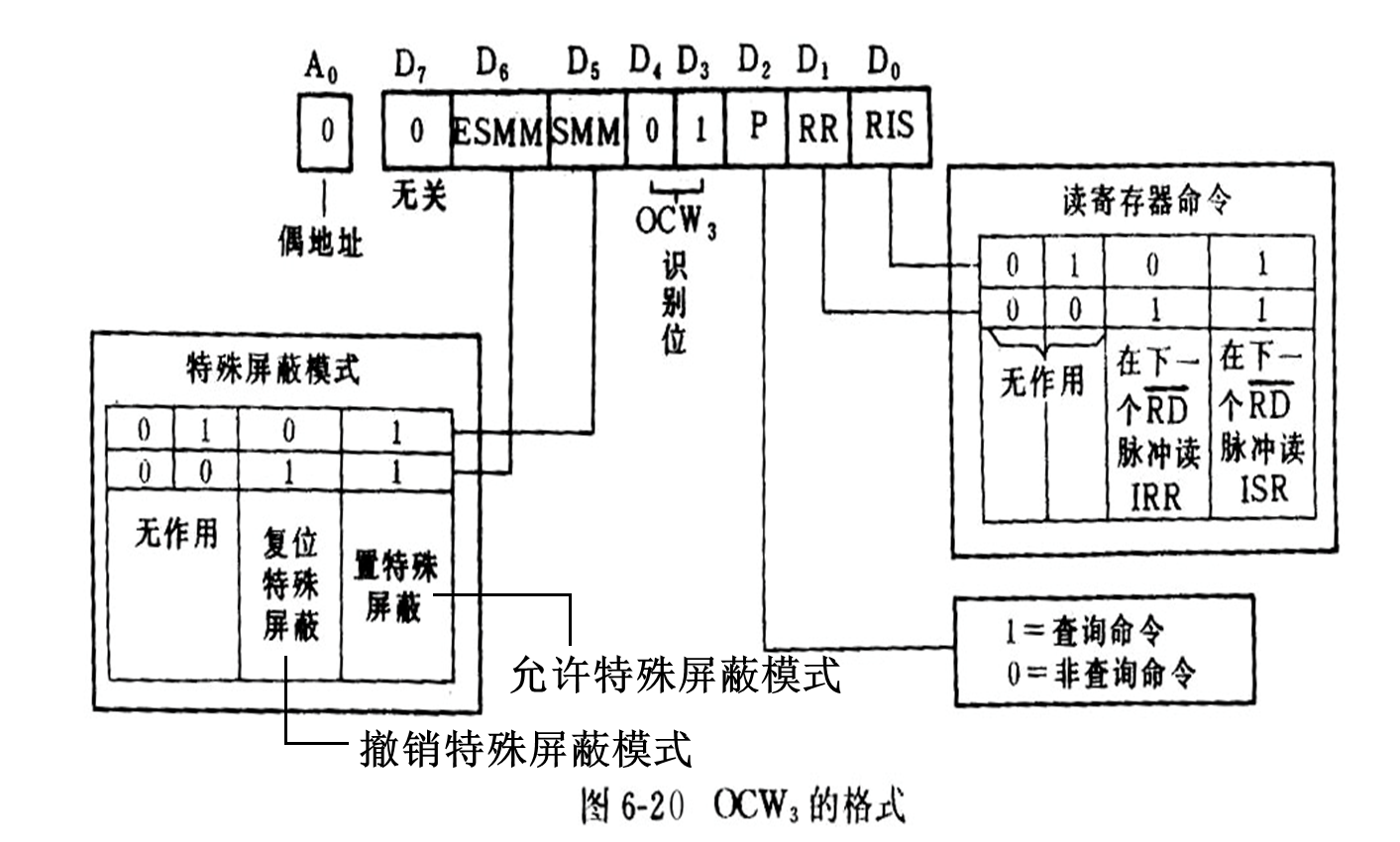

(3) 操作命令字OCW3——状态操作命令字
设置和撤销特殊屏蔽方式、设置中断查询方式、
设置对8259A内部寄存器的读出命令
8259A的工作方式
1．中断嵌套方式
（1）全嵌套方式
中断优先权是固定的，即IR0优先权最高，IR7优先权最低。
（2）特殊全嵌套方式——级连情况
当某一从片中断请求被响应后，主片不封锁从片的INT输入端，使该从片优先级更高的中断源的请求能得到响应。
中断优先级循环方式
⑴ 自动循环方式
当某一个中断源服务完以后，它的优先级变成最低的 。
(2) 特殊循环方式
设置IR5为最低优先权，则IR6的优先权就变为最高。
例如: 设置IR5为最低优先权，则IR6的优先权就变为最高。这时OCW2最高三位为110，而最低三位L2～L0应为101（最低优先权编码）。
中断屏蔽
8259A的8条中断请求线的每一条都可根据需要单独屏蔽，可通过写入OCW1的命令字来实现。
普通屏蔽方式：
允许比该优先级高的中断源申请中断，不允许同级或低级中断源申请中断。
特殊屏蔽方式：
屏蔽同级,允许级别比他高的或比他低的中断源申请中断。
中断结束命令
根据不同的工作方式8259A可以有几种不同的结束方法。
（1）自动中断结束方式（AEOI）
当某一级中断被CPU响应后，CPU送回第一个INTA中断响应信号，使ISR的相应位置1，当第二个INTA负脉冲结束时，自动将ISR的相应位置0。
（2）非自动中断结束方式（EOI）
中断返回前，必须用指令向8259A发中断结束命令，即使ICW4的D1=0。若级连，发2个。
首先将ICW4的D1=0，定为正常中断结束方式，然后用OUT向8259A的偶地址端口输出OCW2操作控制字（OCW2的D7D6D5=001），实现自动结束命令。
读8259A 的状态
8259A的IRR、ISR、IMR，通过OCW3来读取状态
